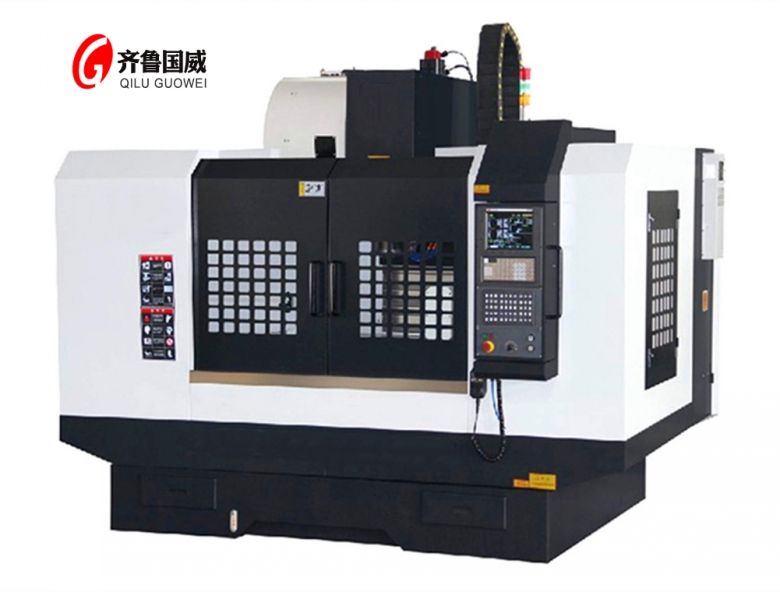

XH850立式加工中心| 硬轨加工中心型号

XH850硬导轨立式加工中心配置说明

此款加工中心机械部分是指:X 、Y、Z向导轨均为淬火后进行精磨削,且导轨副贴耐磨塑带。并配有BT40圆盘式24把刀刀库,所有精度均按国内相关标准装配、检验。
主要配置:
1. 树脂砂铸件,三轴硬轨。
2. 三轴滚珠丝杆台湾上银。
3. 精密锁紧螺母。
4. 台湾产主轴(巨匠),日本NSK轴承,主轴带轮及皮带。
5. 台湾产增压缸(尚品)。
6. 进口轴承(日本NSK)。
7. 国产联轴器。
8. X、Y、Z(下)不锈钢导轨防护。
9. 进口电子润滑泵(日本河谷)。
10. 国产冷却系统含水泵、水箱。
11. 气动元件、(德国亚德客)。
12. 主轴箱重锤配重。
13. 选配、自动螺旋排屑功能。
14. 系统(日本)FANUC OI–MD。
15. 圆盘式刀库BT40-T24(台湾臻尚)(韩国浩润)。
16 .带主轴油冷功能,中心吹气。
17 中间继电器:SCHNETDER(施耐德)。
技术参数表:

床身结构 树脂砂铸件
行程X、Y、Z 800X500X500
工作台面积 460X950
"T"型槽 3-18X150
工作台承重 450KG
X、Y、Z轴丝杠、型号 台湾上银4008
丝杠支撑轴承 日本NSK
联轴器 国产金桥通
进给速度      X、Y、Z 12000、12000、10000
X、Y、Z轴硬轨 树脂砂铸件
主轴 台湾巨匠(BT40-8000)
主轴功率 11/15KW
主轴中心至立柱距离 550mm
主轴端面至立柱距离 150-650mm
增压缸 台湾尚品
刀库 圆盘式(台湾臻尚)
刀库容量 刀把形式 24 Pcs BT40
大刀具直径 80mm
大刀具长度 150mm
大刀具重量 15kg
换刀时间 2.5s
内防 X/Y/Z三轴不锈钢导轨防护
定位精度 ±0.01mm
重复定位 ±0.005mm
润滑 日本河谷
自动排屑器 国产
重量 约5.2T
外形尺寸 2800X2600X2560mm

本公司有修改参数的权利。变更时恕不另行通知。谢谢!!


一、 产品简介与用途
该产品为X、Y、Z三轴伺服控制半闭环式立式加工中心,结构及外形尺寸紧凑合理,主轴为伺服电机驱动。能够实现对各种盘类、板类、壳体、模具等复杂零件在一次装夹中完成钻、铣、镗、扩、铰、攻丝等多种工序加工,适合于汽车零部件、电器仪表、摩托车、工具、五金、电机等行业的零件加工,可用于中小批量零件的加工制造,对复杂、高精度零件的加工更显其优越性,也可组成自动生产线进行大批量生产,保证零件的产品质量和的生产。
二、 主要结构特点
1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用高刚性的铸铁结构,在底座的内部分布着加强筋,滑座为箱体式结构,保证了基础件的高刚性和抗弯减震性能,立柱采用柱形结构,基础稳固,刚性好;基础件采用树脂砂造型并经过时效处理,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。
2、 X、Y、Z向导轨副贴耐磨塑带耐磨性好。配合自动强制润滑,实现机床的无爬行运动。
3、 X、Y、Z三个方向进给采用高精度高强度的滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度;
4、 采用台湾知名品牌高速、高精度、高刚性主轴单元,轴向和径向承载能力强,转速达8000rpm;
5、 主轴采用中心吹气结构,在主轴松刀后迅速用中心高压气体对主轴内锥进行清洁,保证刀具夹持的精度;
6、 X、Y、Z三个方向导轨、丝杠都采用密闭防护,保证丝杠及导轨的清洁,确保机床的传动及运动精度;
7、 机床外防护采用全封闭结构设计,安全可靠;
8、 采用24把圆盘式刀库,换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;机械手为蜗轮结构,换刀速度快,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,随即换刀;
9、 采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠;
10、 电气元件选用知名品牌。(中间继电器选用施耐德。)
11、 本机床操作方便,灵活快捷;
① 精度
精度按JB/T8771.2-1998《加工中心  检验条件  第2部分:立式加工中心几何精度检验》和JB/T8771.4-1998《加工中心  检验条件  第4部分:线性和回转轴线的定位精度和重复定位精度检验》制造和验收。
定位精度可达:±0.01    重复定位精度可达:±0.005.
12、 CNC控制系统(标准配置)
系统具有完善可靠的联锁、安全保护和故障诊断报警等功能,配有RS232标准通讯接口和CF卡,能实现DNC加工。
三、 标准配置
1、 台湾主轴单元8000rpm;
2、 数控系统:系统 FANUC OI -MD 、11/15Kw, X/Y/Z轴进给电机:功率1.8Kw,24把圆盘式刀库。
3、 集中自动油润滑;
4、 全防护钣金护罩;
5、 水冷却
6、 吹气冷却。
7、 自动螺旋排屑系统。
8、 电气箱空调冷却系统。
四、 四轴分度头: 选配。
五、 机床的随机附件

序号 名    称 规格或标记 数量 备注
1 弹簧夹头刀柄 MAS BT40-ER32 1
2 卡簧 6、8、10、12、16、20 各1
3 拉钉 P40T-1-MAS403 1
4 可调垫铁及螺栓   7套
六、技术服务
1、 负责指导安装,免费调试。
2、 机床保修期一年,并负责终身有偿维修。保修期内免费提供非人为损坏零件及服务,保修期外以优惠价格提供技术服务及机床零部件的供应。
3、 免费培训操作工人掌握产品的操作技术。
七、机床的安装环境
1、 电源:AC3P380V+5%~-10%  50HZ±1HZ   20KVA
2、 汽源:压力0.5-0.7Mpa 流量250L/min
3 、   相对湿度:≤80%  环境温度:-0°~  40℃


www.maijc.net所售的机床均为正品,并由滕州国威数控机床为你提供产品的售后服务。滕州国威数控机床品牌所有产品均享受一年的产品质量保障。我单位的设备出厂产品按照国家标准,行业标准 ,确保产品运行的可靠性,稳定性,安全性及各项精度。

产品质保期,按照国家相关规定和合同双方要求的质保期执行。质保期为十二个月。在遇有问题接到用户通知后及时维修处理。质保期内免费维修,质保期满后以同样的速度做出反应并及时维修处理,只收成本费。对于用户有对产品的安装、调试、培训有需要的提前说明,我们滕州国威数控机床提供现场技术支持。产品如需改装,升级的我们会配合协助用户的工作。
正品保证:在www.maijc.net上售卖的机床均为正品,并由滕州国威数控机床为您购买的每一款液压机进行承保。
关于铣床配件:如非特别说明,卧式铣床类商品图片中的立铣头、分度头等配件均为拍摄搭配之用,不包含在所售商品中。

色差问题:国威数控机床所有产品均采用专业拍摄,但由于每个人的电脑显示器不同,显示上不排除会出现色差问题,用户如对产品有颜色要求,订购时请加以说明,没有说明的终以厂家标准颜色为准。

商品包装:出口产品为木箱钉装,在保证不影响到产品运输的情况,内销产品的包装为聚乙烯薄膜包装,但我司保证所售商品均为厂家直销,商品包装请以实物为准,包装如有要求敬请用户订货时请提前说明。

运输说明:考虑到产品运输的安全性,实效性,方便性,一般为配货站配车运输,这种运输方式具有配车方便,运输途中速度快,一般可进行上门送货方便用户卸车,但这种运输方式也有一个缺点运输车辆配满货物才发车,需要用户等待一般为1-2天,偏远地区除外。发货前将司机号码以短信的形式发于用户手机,我们一切以用户为中心,请您放心购买。
