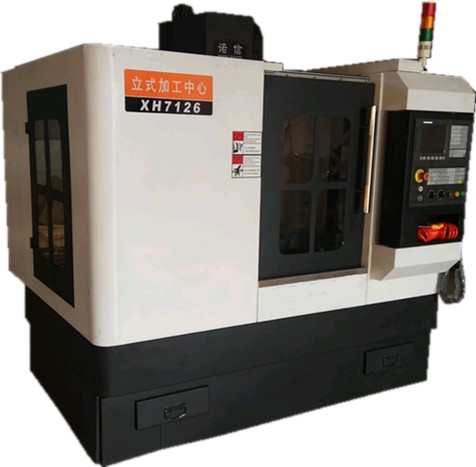

XH7126数控加工中心

 XH7126立式加工中心资料


一、 简介与用途

该产品X、Y、Z三轴为伺服直联控制半闭环立式结构,三轴导轨负载大、跨距宽、精度高, 滑动面贴塑,主轴为伺服电机通过同步带驱动,能够实现对各种盘类、板类、壳体、凸轮、模具等复杂零件一次装夹,可完成钻、铣、镗、扩、铰、刚性攻丝等多种工序加工,适合于多品种、中小批量产品的生产,能满足对复杂、高精度零件的加工。可选配第四旋转轴,以满足特殊零件的加工要求。

二、 主要结构特点

1、 底座、滑座、工作台、立柱、主轴箱等主要基础件采用HT300铸铁;底座为箱体式结构,紧凑而合理的对称式筋结构保证了基础件的高刚性和抗弯减震性能;立柱内部网格状筋,有力保证了Z轴强力切削时的刚性及精度;基础件采用树脂砂造型并经过时效处理,为机床长期使用性能的稳定性提供了保障。
2、 X、Y、Z向导轨均为贴塑导轨,具有高刚性、低摩擦、低噪音、低温升变化等特性,配合自动强制润滑,提高机床精度寿命;
3、 Z向加配重块平衡,保证主轴箱运动顺畅、稳定;Z向驱动电机具有失电制动装置;
4、 X、Y、Z三个方向进给采用高精度高强度的内循环双螺母预压大导程滚珠丝杠,进给速度高;驱动电机通过弹性联轴器与丝杠直联,进给伺服电机直接将动力传递给高精度滚珠丝杠,无背隙,保证机床的定位精度和同步;
5、 采用高速、高精度、高刚性主轴单元,轴向和径向承载能力强,高转速可达8000rpm;;
6、 X、Y、Z三个方向导轨、丝杠都采用防护装置,保证丝杠及导轨的清洁,确保机床的传动及运动精度和寿命;
7、 机床外防护采用全防护结构设计,操作方便、安全可靠,美观大方;
8、 采用可靠的集中自动润滑装置,定时、定量对机床各润滑点自动间歇式润滑,可依据工作状况调节润滑时间;
9、 加工中心采用台湾专业厂家生产的12把斗笠(标配)换刀准确,时间短,效率高,经百万次运转测试,符合可靠性要求;带有阻尼结构,能减少运动时的冲击,保证刀库的使用寿命;气动驱动,使用方便,短路径换刀;
10、 采用简易油水分离装置,可把收集来的大部分润滑油从冷却液中分离出来,防止冷却液的快速恶化,利于环保;
11、 可选配第四轴A轴,(特殊订购)A轴为原装烟台数控回转台(FK15125),该分度头与相应的CNC控制装置或机床本身特有的控制系列连接,并与4-6巴压缩空气接通,可自动完成对被加工件的夹紧,松开和任意角度的圆周分度工作,可立卧两用。当上述机床采用该分度头后,可大大提高劳动生产力和保证工件的加工质量。
12、 机床操作系统采用人体工程学原理,操作箱独立设计,可自身旋转,操作方便。

三、 主要技术参数

1、 XH7126主要技术参数

① 行程


X轴 :   480mm
Y轴: 300mm
Z轴: 380mm
主轴端面至工作台面距离:   100-450mm
主轴中心至主柱导轨面距离:   365mm

② 工作台


工作台面尺寸   800×280mm
大承重   150kg
T型槽宽度    14
T型槽数量 3

③ 主轴


锥度规格 BT30/(选配BT40)
主轴转速(可选配) 8000
主轴电机             2.2或3.7kw

④ 刀具
大刀具直径(邻空):φ80/φ150mm
大刀具长度:300mm
大刀具重量:6kg
⑤ 快速位移


X、Y轴快速移动速率 8000mm
Z轴快速移动速率    6000mm
切削进给速率     1-3000mm/min

⑥ 精度

定位精度    ±0.01mm
重复定位精度    ±0.008/300mm



四、 机床的随机附件


序号 名    称 规格或标记 数量 备注
1 可调垫铁及螺栓 自制件 4套




五、 主要外购件清单

序号 名称 型号或图号 产地 数量 备注
1 主轴单元 BT30(φ100)
BT40(ф120)
台湾
台湾
1套
2 增压打刀缸 3500 协清(无锡) 1套
3 斗笠式刀库 BT30-12T
BT40-12T
台大 1套 加工中心时选配配
4 X向滚珠丝杠副 3206/P3 国产 1副 台湾选配
5 Y向滚珠丝杠副 3206 /P3 国产 1副 台湾选配
6 Z向滚珠丝杠副 3206/P3 国产 1副 台湾选配
7 丝杠专用轴承   HBB 12个
8 数控系统   KND1000MI
(选配西门子808D  ,GSK990M,广泰150i)
1套
9 数控分度头   FK15125 1套 特殊订购
